等離子自動焊接控制系統

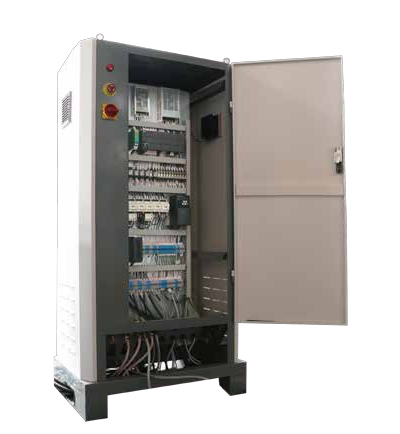

在實際生產焊接過程中，為完成不同產品的復雜焊接任務，要對相關的焊接參數和運動參數進行匹配，并通過集中控制器來實施。該控制系統是完成多任務縱/環焊縫焊接的中樞。系統采用德國西門子PLC作為主控單元;采用多模塊集中控制方式，通過編程對相關的焊接參數和運動參數進行協調通訊;并選用較大的工程控制柜，柜內具備通風、防塵、散熱、抗干擾等功能;通過線槽合理地安裝各功能模塊和開關元件;柜體邊緣有防塵隔條，可對工作現場的粉塵有效隔離，避免粉塵進入控制系統沉積在元器件上而造成器件失靈。

該控制系統具有運行穩定、編程簡便、界面直觀、維護方便、抗干擾能力強等特點�？刂葡到y(tǒng)的輸入電壓為三相380V/50Hz或單相220V/50Hz，電壓波動±10%之內，超過范圍建議增加穩壓電源。

特 點

系統采用PLC和觸摸屏控制，具有以下優點:

·良好的品質保證，超強的抗干擾能力;

·使用簡單，維護方便，容易改造;

·良好的人機溝通環境;

·焊槍/工件焊接速度調整及顯示;

·焊接電流、電壓顯示;

·焊接啟動/停止控制;

·焊槍/工件位置調整點動控制;

·焊接/模擬功能;

·其他任務的控制(如視頻監視、等離子流量控制等)

·參數編程和存儲，可存儲30組參數;

·程序鎖定功能;

·直流/脈沖等焊接工藝選擇;

·行走速度控制;

·送絲運動控制(送絲速度、送絲滯后時間、回抽時間，可設定增量)

·橫擺控制(開關、擺寬、擺速、左右停留時間、橫擺偏移量等)

·弧長控制(開關、自動跟蹤滯后時間、跟蹤弧壓、弧壓增量、靈敏度等)
